 МониторПервые мониторы были векторными — в мониторах этого типа электронный пучок создает линии на экране, перемещаясь непосредственно от одного набора координат к другому. Соответственно нет необходимости разбивать в подобных мониторах экран на пиксели. Позднее появились мониторы с растровым сканированием. В мониторах подобного типа электронный пучок сканирует экран слева направо и сверху вниз, пробегая каждый раз всю поверхность экрана. Следующей ступенькой развития мониторов явилось цветное изображение, для получения которого требуется уже не один, а три пучка, каждый из которых высвечивает определенные точки на поверхности дисплея. Со временем появились и другие технологии, которые позволили создавать более компактные и легкие экранные панели. Классификация и отличительные особенности мониторов Все мониторы можно классифицировать:
Как правило, все широко распространенные современные мониторы, по схеме формирования изображения, делятся на два типа:

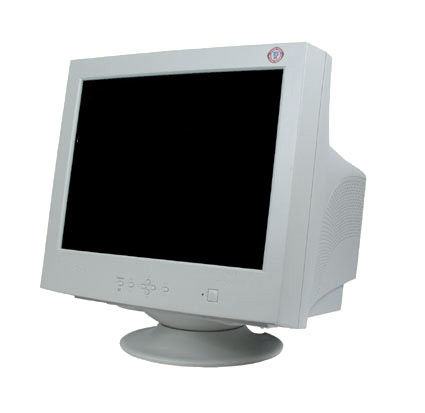

1. ЭЛТ-мониторы. Очень похожи на телевизоры. У них тот же принцип формирования сигнала – направленный электронный пучок вызывает свечение точек на экране. Этот тип мониторов позволяет создание изображения с максимальной контрастностью, яркостью и цветностью. Характеристики ЭЛТ-мониторов: Диагональ экрана монитора — расстояние между левым нижним и правым верхним углом экрана, измеряемое в дюймах. Размер видимой пользователю области экрана обычно несколько меньше, в среднем на 1", чем размер трубки.
Размер зерна экрана определяет расстояние между
Разрешающая способность монитора определяется количеством элементов изображения, которые он способен воспроизводить по горизонтали и вертикали. Мониторы с диагональю экрана 19" поддерживают разрешение до 1920 х 14 400 и выше. Тип электронно-лучевой трубки следует принимать во внимание при выборе монитора. Наиболее предпочтительны такие типы кинескопов, как Black Trinitron, Black Matrix или Black Planar. Мониторы этих типов имеют особое люминофорное покрытие. Потребляемая мощность монитора указывается в его технических характеристиках. Покрытия экрана необходимы для придания ему антибликовых и антистатических свойств. Антибликовое покрытие позволяет наблюдать на экране монитора только изображение, формируемое компьютером, и не утомлять глаза наблюдением отраженных объектов. Существует несколько способов получения антибликовой (не отражающей) поверхности. Антистатическое покрытие необходимо для предотвращения прилипания к экрану пыли вследствие накопления статического электричества. Безопасность монитора для человека регламентируется стандартами ТСО: ТСО 92, ТСО 95, ТСО 99, предложенными Шведской конфедерацией профсоюзов.
2. ЖК-мониторы (LCD — Liquid Crystal Display)
составляют основную долю рынка плоскопанельных мониторов с экраном размером
Основным элементом ЖК-монитора является ЖК-экран, состоящий из двух панелей, выполненных из стекла, между которыми размещен слой жидкокристаллического вещества, которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Характеристики ЖК-мониторов: Размер экрана ЖК-мониторов в отличие от ЭЛТ-мониторов, номинальный размер экрана и размер его видимой области (растра) практически совпадают. Ориентация экрана у ЖК-монитора в отличие от ЭЛТ-монитора может быть как портретная, так и ландшафтная. Поле обзора ЖК-мониторов обычно характеризуется углами обзора, отсчитываемыми от перпендикуляра к плоскости экрана по горизонтали и вертикали. Современные модели ЖК-мониторов обеспечивают значения углов обзора: по горизонтали — от 45 до 70° (вправо и влево); по вертикали — от 15 до 50° (вниз) и от 20 до 70° (вверх). РазрешениеЖК-монитора определяется размером отдельной ЖК-ячейки, т.е. фиксированным размером пикселов. Например, если LCD-монитор имеет разрешение 1024x768, это значит, что на каждой из 768 линий расположено 1024 электродов, т.е. пикселов. При этом можно использовать и более низкое разрешение. Яркость — важнейший параметр при выборе ЖК-монитора. Типовая яркость ЖК-монитора 150 — 200 кд/м2. При этом в центре яркость ЖК-монитора может быть на 25 % выше, чем у краев экрана. Контрастность изображения ЖК-монитора показывает, во сколько раз его яркость изменяется при изменении уровня видеосигнала от минимального до максимального. Приемлемая цветопередача обеспечивается при контрастности не менее 130:1, а высококачественная — при 350:1. Инерционность ЖК-монитора характеризуется минимальным временем, необходимым для активизации его ячейки, и составляет 30 — 70 мс, соответствуя аналогичным параметрам ЭЛТ-мониторов. Палитра ЖК-мониторов, по сравнению с обычными, ограничена определенным количеством воспроизводимых на экране оттенков цветов. Типовой размер палитры современных ЖК-мониторов составляет 262 144 или 16 777 216 оттенков цветов. Массогабаритные характеристики и энергопотребление выгодно отличают ЖК-мониторы от ЭЛТ-мониторов. Масса большинства моделей не превышает нескольких килограмм, а толщина экрана — 20 мм. Потребляемая мощность в рабочем режиме не превышает 35-40 Вт.
Работа с прайс-листом При выборе монитора необходимо рассматривать часть характеристик, например:
|
||||||||||||||||
ближайшими отверстиями в цветоделительной маске используемого типа. Расстояние
между отверстиями маски измеряется в миллиметрах. Чем меньше расстояние между
отверстиями в теневой маске и чем больше этих отверстий, тем выше качество
изображения. Лучшие мониторы имеют зерно 0,24 мм.
13—19". Первое свое применение жидкие кристаллы нашли в дисплеях для
калькуляторов и в кварцевых часах, затем их стали использовать в мониторах
для портативных компьютеров. Сегодня в результате прогресса в этой области
начинают получать все большее распространение LCD-мониторы для настольных
компьютеров.
