 ПлоттерПлоттер, или графопостроитель, — широкоформатное устройство для вывода на бумагу широкоформатных изображений — чертежей, графиков и т. п. Выделяют следующие типы плоттеров: 1. Перьевые плоттеры (ПП)
Перьевые плоттеры (ПП) - это электромеханические устройства
векторного типа, и
Существует два типа ПП: планшетные, в которых бумага неподвижна, а перо перемещается по всей плоскости изображения, и барабанные (или рулонные), в которых перо перемещается вдоль одной оси координат, а бумага - вдоль другой за счет захвата транспортным валом, обычно врикционным. Эти плоттеры более компактны и могут отрезать от рулона лист необходимого размера автоматически, что определило их доминирование на рынке больших ПП (ПП формата А3 обычно планшетные). Отличительной особенностью ПП являются высокое качество получаемого изображения и хорошая цветопередача при использовании цветных пишущих элементов. Однако, скорость вывода информации в ПП невысока, несмотря на все более быструю механику и попытки оптимизации процедуры рисования; существует и проблема подбора пары носитель - чернила. 2. Струйные плоттеры (СП)
Струйная технология создания изображения известна с 70-х
годов, но истинный ее прорыв на рынке стал возможен только с разработкой фирмой
Печатающие головки могут быть "цветными" и иметь соответствующее число групп форсунок. Для создания полноценного изображения используется стандартная для полиграфии цветовая схема CMYK, использующая четыре цвета: Cyan - голубой, Magenta - пурпурный, Yellow - желтый и Black - черный. Сложные цвета образуются смешением основных, причем получение оттенков различных цветов достигается путем сгущения или разрежения точек соответствующего цвета в фрагменте изображения. Струйная технология имеет ряд достоинств. Сюда можно отнести простоту реализации, высокое разрешение, низкую потребляемую мощность и относительно высокую скорость печати. Приемлемая цена, высокое качество и большие возможности делают СП серьезным конкурентом перьевых устройств. Спрос на СП со стороны работающих с настольными издательскими системами и пользователей систем автоматизированного проектирования, выпускающих сложные чертежи формата А0, растет, однако невысокая скорость вывода графической информации и выцветание со временем полученного цветного изображения без принятия специальных мер (использования ламинирования или специальной "самоламинирующейся" бумаги) ограничивает их применение. 3. Электростатические плоттеры (ЭП)
Электростатическая технология основывается на создании
Когда бумага проходит через проявляющий узел с жидким намагниченным тонером, частицы тонера оседают на заряженных участках бумаги. Полная цветовая гамма получается за четыре цикла создания скрытого изображения и прохода носителя через четыре проявляющих узла с соответствующими тонерами. Электростатические плоттеры можно было бы считать идеальными устройствами, если бы не необходимость поддержания стабильных температуры и влажности в помещении, необходимость тщательного обслуживания и их высокая стоимость, в связи с чем ЭП приобретают пользователи, имеющие оправданно высокие требования к производительности и качеству. Для достижения максимальной эффективности ЭП обычно работают как сетевые устройства, для чего снабжены адаптерами сетевого интерфейса. Немаловажны также высокая устойчивость изображения к воздействию ультрафиолетовых лучей и невысокая (на уровне стоимости высококачественной типографской) стоимость электростатической бумаги. ЭП применяют при высокой степени автоматизации проектных работ в солидных организациях и в геоинформационных системах (ГИС). 4. Плоттеры прямого выводы изображения (ППВИ)

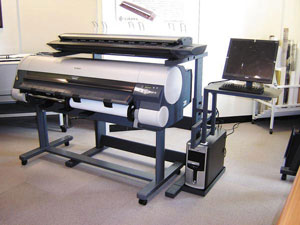

Изображение в ППВИ создается на специальной термобумаге
Учитывая их высокую надежность, производительность (может достигать 50 листов формата А0 в день) и низкие эксплуатационные затраты, плоттеры ПВИ применяют в крупных проектных организациях для вывода проверочных копий. В связи с этим в их стандартную конфигурацию входит сетевой адаптер. Технические характеристики ППВИ соответствуют требованиям прикладных задач инженерного проектирования, архитектуры, строительства, городского планирования и электросхемотехники. 5. Лазерный плоттер (ЛП)
Эти плоттеры базируются на электрографической технологии, в
Некоторое время назад создание скрытого изображения на барабане осуществлялось исключительно при помощи лазера. Для управления перемещением лазерного луча служила сложная система вращающихся зеркальных многогранников или призм или линз. Вследствие этого плоттеры, использующие лазеры, боятся тряски и ударов, которые могут сбить настройку. Избежать сложностей с оптикой и сделать систему проще, легче и надежнее позволило применение линеек точечных полупроводниковых светодиодов (light-emitting diode - LED). Лазерные и LED-плоттеры ввиду высокого быстродействия (лист формата А1 выводится менее чем за полминуты) удобно использовать как сетевые устройства, и они имеют в стандартной комплектации адаптер сетевого интерфейса. Не менее важно и то, что эти плоттеры могут работать на обычной бумаге, что сокращает эксплуатационные затраты. LED-плоттеры становятся все более популярными, хотя по стоимости сравнимы с монохромными электростатическими. Область их применения: сложный технический дизайн, архитектура, картография и другое, т.е. везде, где требования к производительности и качеству результатов высоки, но наличие цвета не требуется.
|
на ПП традиционно выводят графические изображения
различные векторные программные системы типа AutoCAD. ПП создают изображение при
помощи пишущих элементов, обобщенно называемых перьями, хотя имеется несколько
видов таких элементов, отличающихся друг от друга используемым видом жидкого
красителя. Пишущие элементы бывают одноразовые и многоразовые (допускающие
перезарядку). Перо крепится в держателе пишущего узла, который имеет одну или
две степени свободы перемещения.
Canon технологии создания реактивного пузырька (Bubblejet) - направленного
распыления чернил на бумагу при помощи сотен мельчайших форсунок одноразовой
печатающей головки. Каждой форсунке соответствует свой микорскопический
нагревательный элемент (терморезистор), который мгновенно (за 7-10 мкс)
нагревается под воздействием электрического импульса. Чернила закипают, и
пары создают пузырек, который выталкивает из форсунки каплю чернил. Когда
импульс кончается, терморезистор столь же быстро остывает, а пузырек исчезает.
скрытого электрического изображения (потенциального рельефа) на поверхности
носителя - специальной электростатической бумаги, рабочая поверхность которой
покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями для
обеспечения требуемых влажности и электропроводности. Потенциальный рельеф
формируется при осаждении на поверхность диэлектрика свободных зарядов,
образующихся при возбуждении тончайших электродов записывающей головки
высоковольтными импульсами напряжения.
(бумаге, пропитанной теплочувствительным веществом) длинной (на всю ширину
плоттера) "гребенкой" миниатюрных нагревателей. Термобумага, которая обычно
подается с рулона, движется вдоль "гребенки" и меняет цвет в местах нагрева.
Изображение получается высококачественным (разрешение до 800 dpi (dots per inch
- точка/дюйм)), но только монохромным. Качество этих носителей удовлетворяет
самым строгим архивным требованиям.
основу которой положены физические процессы внутреннего фотоэффекта в
светочувствительных полупроводниковых слоях селеносодержащих материалов и
силовое воздействие электростатического поля. Промежуточный носитель
изображения (вращающийся селеновый барабан) в темноте может быть заряжен до
потенциала в сотни вольт. Луч света снимает этот заряд, создавая скрытое
электростатическое изображение, которое притягивает намагниченный
мелкодисперсный тонер, переносимый затем механическим путем на бумагу.
После этого бумага с нанесенным тонером проходит через нагреватель, в
результате чего частицы тонера запекаются, создавая изображение.
